1. 概述

ASL100-TDx/5可控硅調光驅動器，采用先進的單片機技術，是具有高穩定性、高可靠性的智能控制模塊。在實際項目中，該調光模塊配合其他控制模塊(如：智能面板、干接點等)可實現照明系統的智能化控制。

該產品符合國標GB-T20965-2013《控制網絡HBES技術規范_住宅和樓宇控制系統》的規定。

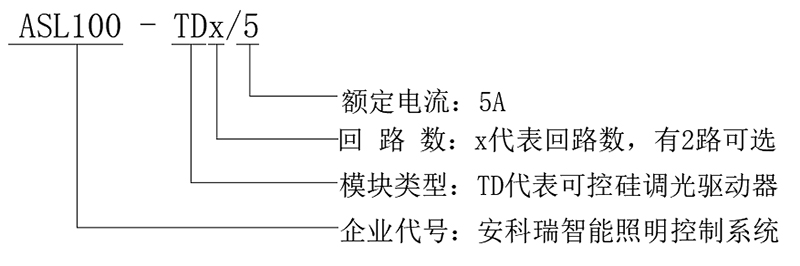

2. 產品型號


3. 技術參數

供電特性

KNX總線饋電

DC21～30V

供電電流

<12mA

功耗

<360mW

負載電流

Max 5A

外部連接

KNX-TP1

符合KNX標準的雙絞線（EIB BUS 2*2*0.8四芯屏蔽線）

負載端接線端子

使用標準的KNX總線端子

溫度范圍

工作溫度

-5℃…+45℃

存儲溫度

-25℃…+55℃

運輸溫度

-30℃…+70℃

環境要求

最大空氣濕度

95%

外殼防護等級

IP20

4. 安裝與接線

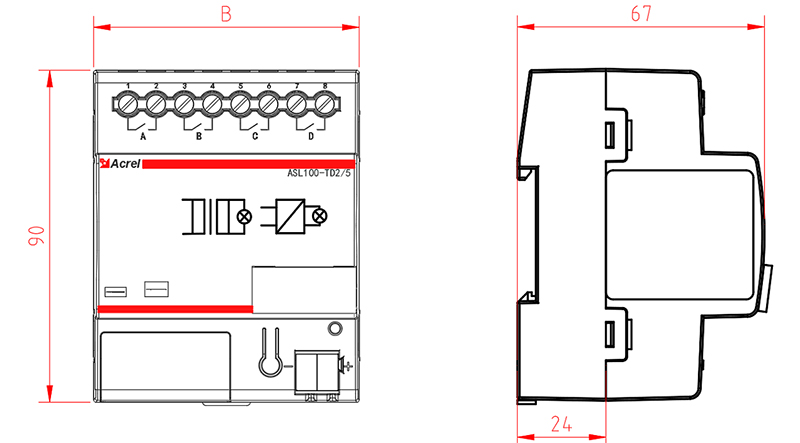

4.1 外形及安裝尺寸(單位 mm)


產品型號

回路數

模塊寬度 (B)

模數

ASL100-TD/5

2

72mm

4模


4.2 安裝方式

該模塊適用于35mm導軌式安裝。

4.3 接線說明


① 市電輸入端子：

此端子接入受控負載回路。

② 可控硅調光原理圖：

此圖例僅是調光驅動器面板上的可控硅調光標志，無特殊意義。

③ 編程按鍵：

按下編程按鍵，模塊進入待編程狀態，再次按下按鍵，編程狀態結束。

④ KNX總線端子：

此端子是KNX標準總線端子，其中紅色是正極，黑色是負極。

正常接線時，KNX總線線纜的紅線和黃線對應正極，黑線和白線對應負極。

⑤ 運行及編程指示燈：

等待編程時，指示燈呈紅色;

編程過程中及編程完成后，指示燈呈綠色;

正常運行時，指示燈呈綠色，且以約1s的頻率閃爍。

⑥ 標簽夾：

用于放置模塊標簽(模塊編號)等等。

⑦ Triac調光模塊輸出接口：

此端子和受控燈具的Triac調光電源接線，可實現調光功能

⑧ LED Triac調光電源：

燈具的Triac調光電源，接入可控硅模塊的調光信號輸出接口，可實現調光功能。

5. 主要功能

可控硅調光驅動器作為調光模塊，可以和符合KNX標準的任意模塊進行通信。日常使用中，既可以直接控制負載的通斷，還可以對輸入電壓的調節而實現調光功能。該調光器收到來自總線的控制報文后會根據設置的參數執行相應的動作。

通過ETS編程，該調光器可以實現多種控制功能，主要有：調光功能：相對調光和數值調光功能，預設功能，場景控制等。

6. 注意事項

使用產品前請檢查外觀是否完好，若有損壞及時找銷售商。

按照使用說明書正確接線，接線完成后需認真核查，確保接線正確。

接線時，請選擇符合KNX標準的總線端子和總線線纜(EIB BUS 2*2*0.8四芯屏蔽線)。

將產品連接到總線后，確保運行指示燈正常。操作編程按鍵，確保按鍵無卡頓，編程燈正常。

產品安裝更換，確保是在斷電狀態下操作的。

該產品不可直接替代微型斷路器等保護元件。

產品使用之前，請確認模塊調光方式與照明負載完全匹配，為了確保調光效果可達到要求，建議寄樣品進行測試。
